ANTLR入門（TypeScript版）｜環境構築から構文木出力までの最短ステップ

はじめに

簡単なDSLやプログラミング言語のフォーマッターを作るためのツールはANTLRやBison、Tree-sitterなどありますが、本記事では様々な言語向けにコード生成ができるANTLRを採用し、TypeScriptで動作するよう環境構築する手順を紹介します。

この記事のゴール

Lexer / Parserが正常に動作し、簡単なコードを構文木に変換できるまで

前提条件：

ANTLR本体はJavaで実装されているため、PCにjava（JDK）がインストールされている必要があります。
本記事ではMacを想定しています。

1. プロジェクトの準備

まずは以下のコマンドをローカルPCのターミナルで実行し、ANTLRを動かすためのTypeScript環境を作成します。

mkdir antlr-typescript-project #プロジェクト用フォルダ作成
cd antlr-typescript-project #作成したフォルダに移動
npm init --yes #Nodeプロジェクトを初期化
npm i -D typescript ts-node #TypeScript環境を追加

npx tsc --init #TypeScript環境を初期化

作成したフォルダ内のpackage.jsonファイル内のscriptsに、以下の通りstart設定を追加します。

"scripts": {
   "test": "echo \"Error: no test specified\" && exit 1",
   "start": "ts-node index.ts"
 },

※ ts-node index.tsは「index.tsに書いた処理を実行する」という意味のコマンドで、これからindex.tsにパース処理を書いていきます。

以下のコマンドをローカルPCで実行します。

echo 'console.log("Hi")' > index.ts #index.tsファイルを作成し動作確認用の処理を記載
npm run start #package.jsonのscript>startに定義したコマンドを実行するコマンド

このコマンドにより、ターミナルに「Hi」が出力されたらindex.tsファイルが正常に実行できています。

VSCodeに拡張機能「ANTLR4 grammar syntax support」をインストールします。

2. 文法を作成する

TypeScript環境の作成ができたので、実際に文法を定義し、想定通りに動作するかを確認します。

以下のコマンドで、コードを読み取る際の文法を定義する文法ファイルを作成します。

touch ECMAScript.g4

作成されたECMAScript.g4ファイルに以下の動作確認用のコードを貼り付けます。
ここでは「var a = 1;」のような変数宣言の文法を定義しています。

grammar ECMAScript;

program : statement+ ;
statement : 'var' ID '=' NUMBER ';' ;

ID : [a-zA-Z]+ ;
NUMBER : [0-9]+ ;
WS : [ \t\r\n]+ -> skip ;

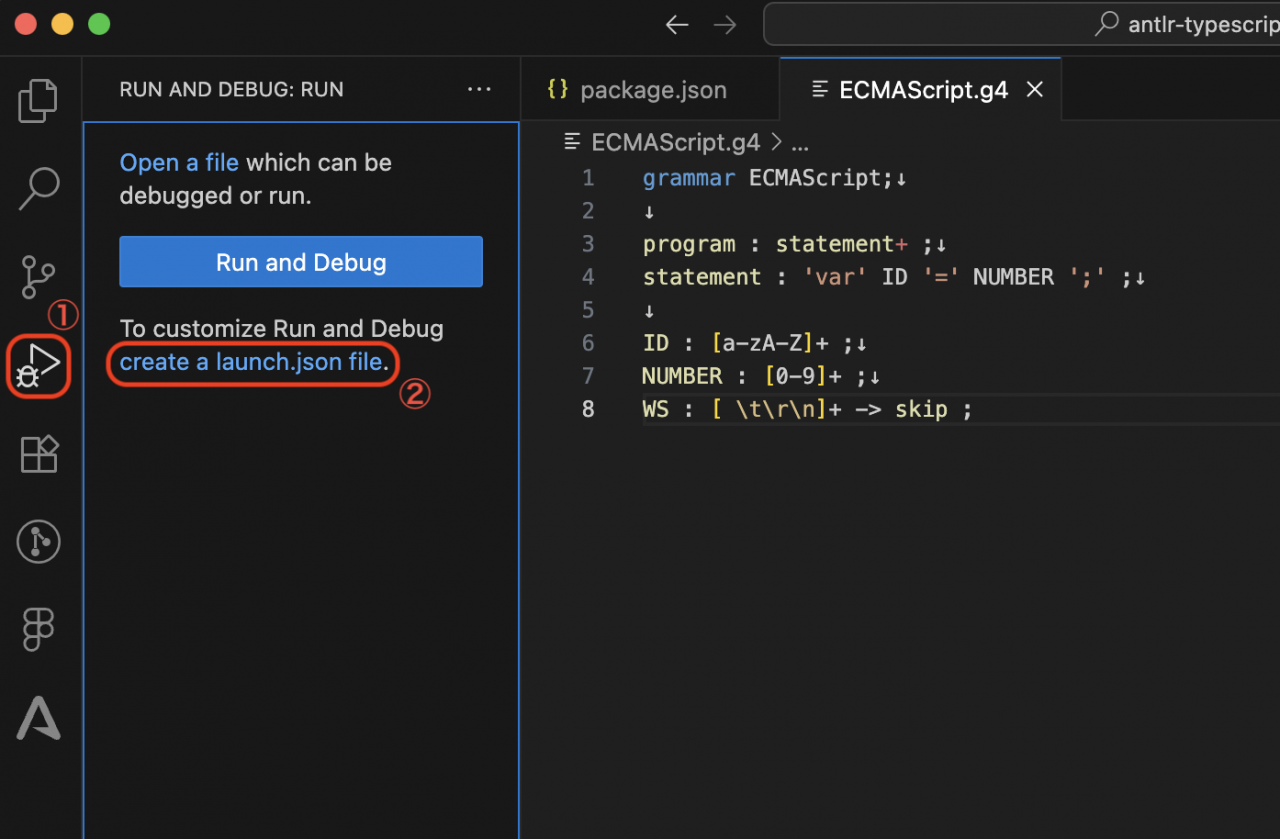

vscodeのデバッグタブを開き、左メニューのcreate a launch json fileをクリック。

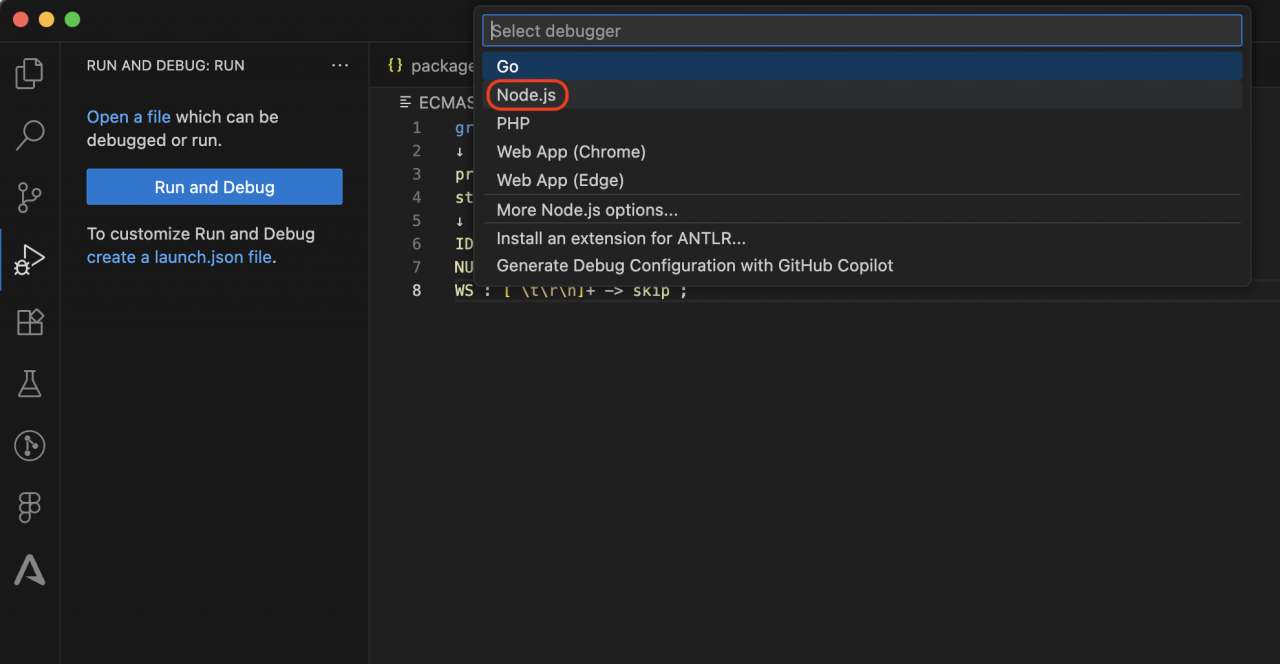

表示されるメニューからnode.jsを選択。

.vscode/launch.jsonファイルが作成されるので以下のコードに更新し保存します。

{
    "version": "2.0.0",
    "configurations": [
        {
            "name": "Debug ANTLR4 grammar",
            "type": "antlr-debug",
            "request": "launch",
            "input": "input.txt",
            "grammar": "ECMAScript.g4",
            "printParseTree": true,
            "visualParseTree": true
        }
    ]
}

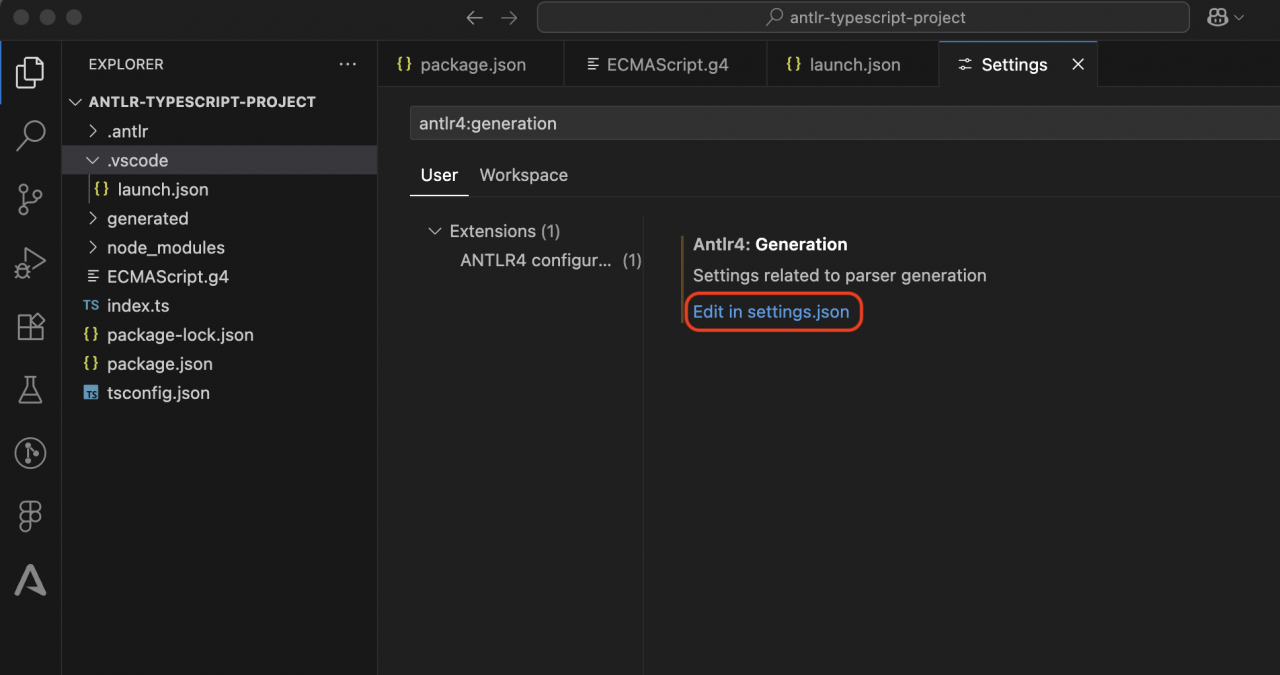

vscodeの設定タブで「Antlr4:Generation」の「edit in settings.json」をクリック。

settings.jsonファイルが開くので、ファイル内のantlr4.generation > modeを"external"に変更し保存します。

パース対象のコードを保存するファイルinput.txtを

touch input.txt

このコマンドで作成し、作成された/input.txtファイルに

var a = 1;

と記載します。

ECMAScript.g4ファイルを開いて保存(Cmd + S)をすると以下の2つのファイルが自動生成されます。

.antlr/ECMAScriptLexer.interp
.antlr/ECMAScriptLexer.tokens

※ .interp / .tokensはVSCode拡張機能が文法をデバッグするために生成する中間ファイルです。

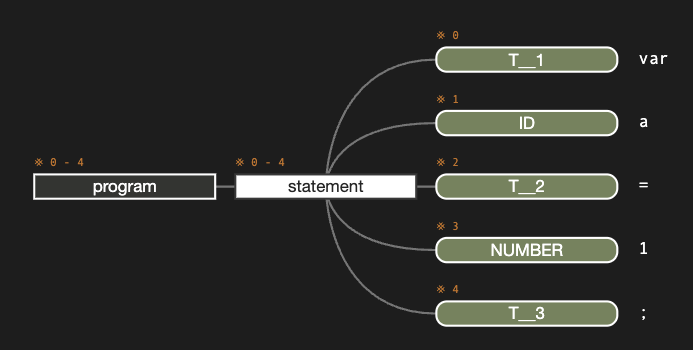

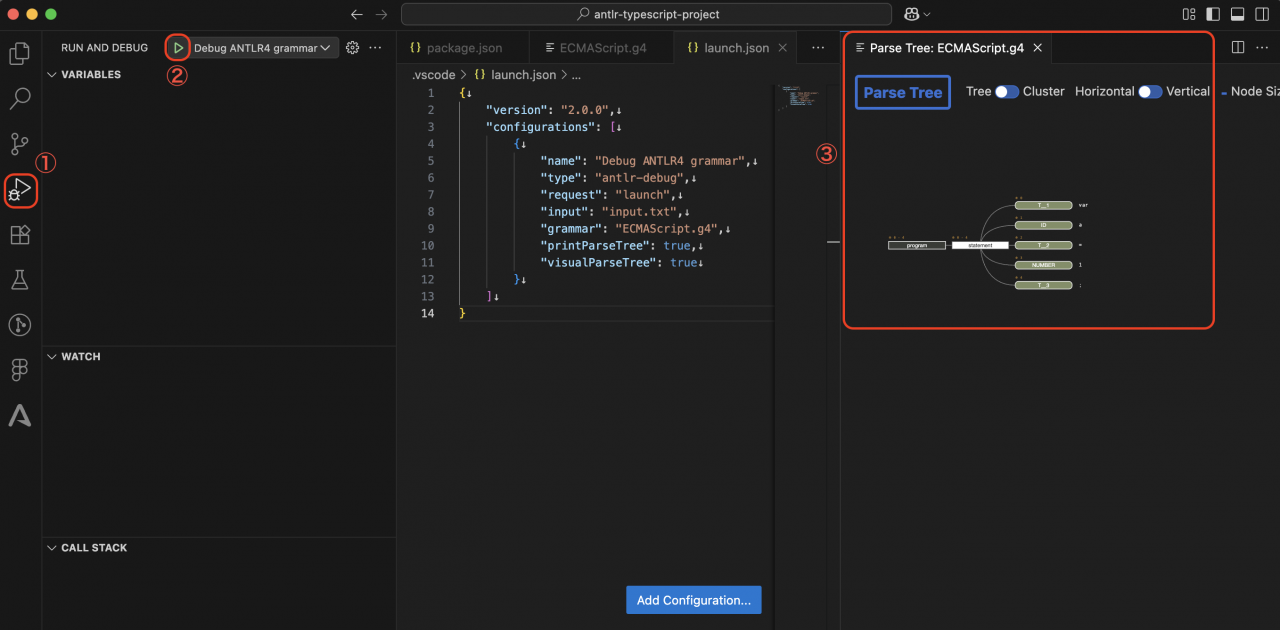

.vscode/launch.jsonファイルを開いた状態でデバッグタブの左メニューのドロップダウンで「Debug ANTLR4 grammar」を選択し、再生ボタンをクリックすると「parse tree: ECMAScript.g4」タブが表示されます。

これでECMAScript.g4上で定義した文法が想定通りかを確認できるようになりました。

3. 作成した文法でコードを解析する

次に先ほど作成した文法を使って実際にコードをパース（読み取り）します。

https://www.antlr.org/download.html
こちらのページにアクセスし、「Complete ANTLR 4.13.2 Java binaries jar」
をダウンロードし、ローカルPCの任意の場所に置きます。

先ほどと同じくvscodeの設定を開き、「Antlr4: Generation」項目のedit in settings.jsonをクリックしてsettings.jsonファイルを開きます。
settings.jsonファイルのantlr4.generation > alternativeJarに先ほど配置したファイルの絶対パスを記載します。以下は一例です。

...
    "antlr4.generation":
      "alternativeJar": "/Applications/antlr/antlr-4.13.2-complete.jar",
      ...
    }
...

以下のコマンドにより、文法ファイル「ECMAScript.g4」から TypeScript の Lexer / Parser クラスを自動生成します。

npm install -D antlr4ts-cli #TypeScript用のLexer/Parserクラスを生成するCLIツールのインストール
npx antlr4ts -visitor -listener -o generated ECMAScript.g4 #Lexer,Parserを作成
npm install antlr4ts #Parserが利用するランタイムをインストール

※ Lexerは文字のかたまりを意味のある単位（トークン）に分解する処理をします。
例えば「var a = 1;」という文字列を
[var] [a] [=] [1] [;]
このように単語に分解して解釈します。
ParserはLexerから渡された単語の並びが文法的に正しいかをチェックし、文の構造を作る役割を果たします。

上記コマンドにより

generated/ECMAScriptLexer.ts
generated/ECMAScriptListener.ts
generated/ECMAScriptParser.ts
generated/ECMAScriptVisitor.ts

が作成されました。

antlr4tsの仕様との整合性を取るため、プロジェクトルート直下のtsconfig.jsonファイルから

"verbatimModuleSyntax": true,

の行を削除します。
※ antlr4tsが生成するコードはCommonJSスタイルですが、上記の設定があるとESM形式が強制されてしまい、antlr4ts生成コードと衝突してしまいます。そのため上記の通りverbatimModuleSyntax設定を削除します。

次にinput.txtのコードを構文木に変換する（パースする）処理を作成します。
具体的な処理の流れは以下の通りです。

文字列
  ↓
InputStream
  ↓
Lexer（トークン化）
  ↓
TokenStream
  ↓
Parser（構文解析）
  ↓
ParseTree（構文木）

まずはinput.txtファイルを読み込むためにNode.jsの型定義をインストールします。

npm install -D @types/node

また、TypeScriptにインストールしたNode.jsの型定義を読み込ませるため、tsconfig.jsonファイルでtypesに"node"を指定します。

  "compilerOptions": {
    "types": ["node"],

パース処理を実装するため、index.tsファイルの中身を以下のコードに置き換えます。

import { ECMAScriptLexer } from "./generated/ECMAScriptLexer";
import { ECMAScriptParser } from "./generated/ECMAScriptParser";
import { ANTLRInputStream, CommonTokenStream } from "antlr4ts";
import * as fs from "fs";

// input.txt を読み込む
const input = fs.readFileSync("input.txt", "utf-8");

// 読み込んだ文字列をANTLRに渡す
const inputStream = new ANTLRInputStream(input);
const lexer = new ECMAScriptLexer(inputStream);
const tokenStream = new CommonTokenStream(lexer);
const parser = new ECMAScriptParser(tokenStream);
console.log("Parser↓==========================================")
console.log(parser)
console.log("Parser↑==========================================")

// パース実行
const tree = parser.program();
console.log("構文木↓==========================================");
console.log(tree.toStringTree(parser));
console.log("構文木↑==========================================")

ファイル修正後、
